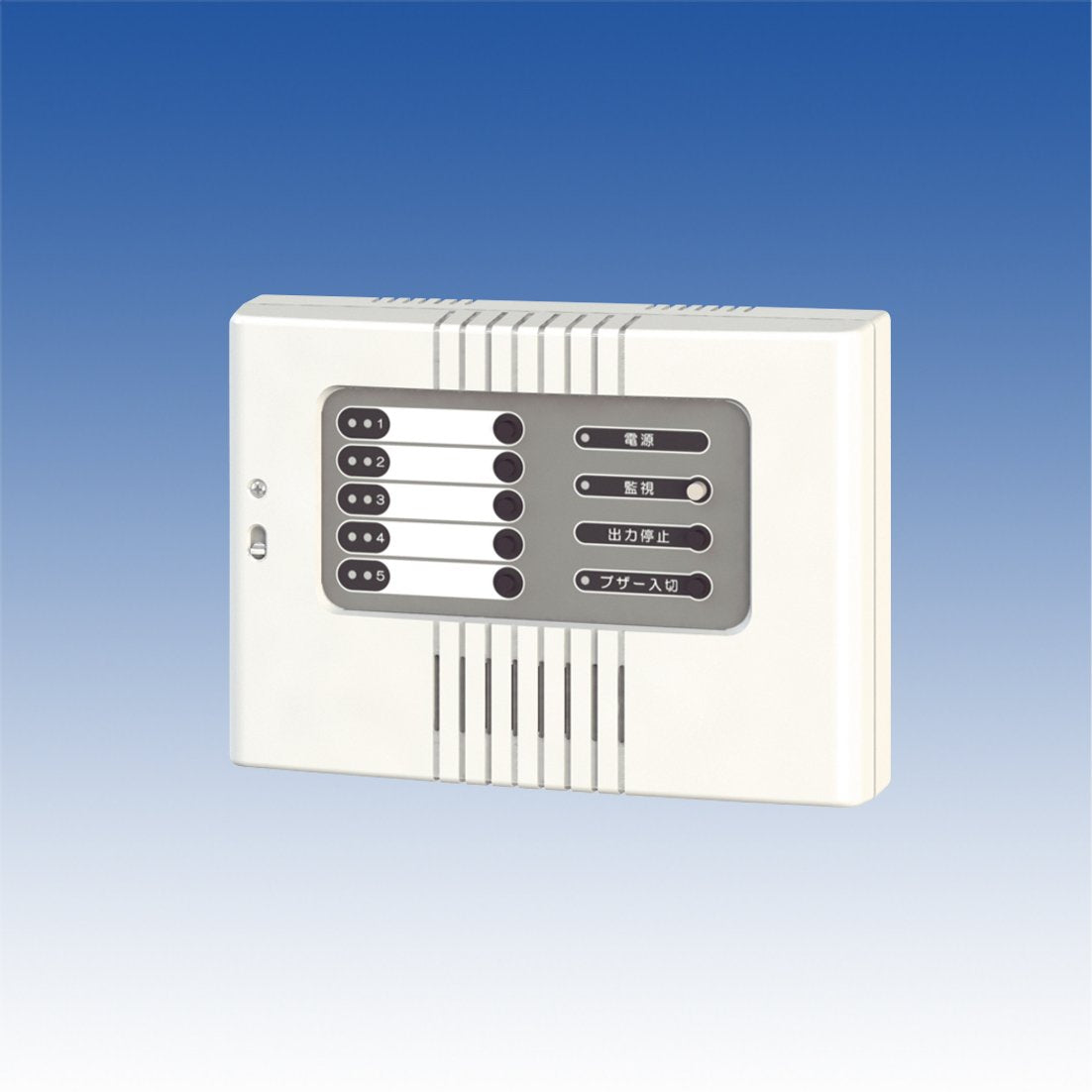

保安・設備監視用表示盤 EXC-500

EXC-500
エクサイト・セキュリティ
¥68,399
おすすめポイント

重要な保安情報や設備情報を5回路表示で
集中監視ができます!

概要

設備情報としての漏水センサーEXL-SH12の漏水監視やその他設備の異常情報の集中監視用5CHの警報表示盤です。

シンプル、かつ、識別しやすい警報表示と警報音

表示部パネルには、各回路ごとに、赤色LED表示灯が配備され、警報時:点灯、メモリー時:点滅で表示します。
また、各回路ごとの固有の警報音を設定すると、警報音で異常内容が識別できます。
※5回路とも1つの警報音に統一する事もできます。
※音量調整可能(最小無音〜80dB)

各回路個別の『入・切』設定が可能です!

各回路ごとの入・切スイッチが配備されており、回路ごとのセットが可能となり、場面に応じた警戒パターンで運用ができます!

使い勝手を考慮した警報出力・センサー用電源

警報出力は、①総合出力c接点、②各回路個別出力c接点×5を有し、外部への情報伝達や外付けの各機器(自動通報装置や回転灯・サイレン・電磁弁など)への連動運用に最適です。
また、センサー用電源500mAを装備しましたので、EXL-SH12やEXL-CR1ADを複数個設置しての集中監視盤としても運用いただけます。

≪表示・出力≫の保持かリアルタイム設定機能を持たせました!

警報表示灯や警報出力は、保持かリアルタイムかの設定が可能です。
運用方法によって、選択設定ができるようになりました。
※漏水発生時の電磁弁への連動出力の時は、『保持』で運用等々。

商品仕様
品名 保安・設備監視用表示盤
品番 EXC-500
電源電圧 AC100V(50Hz/60Hz) もしくは DC10~30V
消費電力 AC100V時 7W もしくは DC時300mA以下
センサー用電源(AC100V時) DC12V(13.8V)・500mA
入力 5回路 接点方式  :無電圧a接点/b接点切替式
    入力受付時間:300msec以上
    入力受付抵抗:1kΩ以下
個別出力 5回路 接点方式:無電圧リレー接点(c接点)
    接点動作:入力時間+3秒のオフディレイ動作
        (設定により保持動作)
    接点容量:AC/DC30V・1A
総合出力 1回路 接点方式:無電圧リレー接点(c接点)
    接点動作:入力時間+3秒のオフディレイ動作
        (設定により保持動作)
    接点容量:AC125V・2A/DC30V・2A
表示灯 個別設定表示灯(緑色):監視時点灯
個別表示灯(赤色)  :警報時点灯/保持動作時点滅
電源表示灯(緑色) :電源ON時点灯
監視表示灯(赤色) :監視時点灯
ブザー表示灯(緑色) :ブザーON時点灯
内蔵ブザー 各チャンネルごと5種(設定により統一可)
    1CH 防犯警報音1(MH-7)
    2CH ピッピッピッピッ
    3CH ピーポーピーポー
    4CH 防犯警報音2(MH-7)
    5CH プルプルプルプル
付加機能 応答速度切替機能、操作パネル設定記憶機能
使用可能周囲温度 -15℃~+55℃(結露なきこと)
設置場所 屋内:壁掛式
配線接続 端子式(セルフアップ)
質量 約950g
外観 樹脂(ホワイト)
