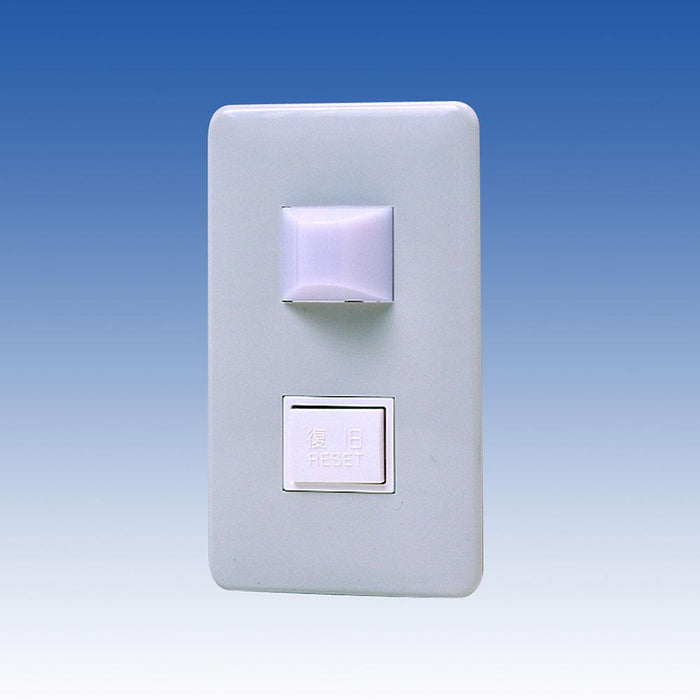

HY-SU 表示灯(スイッチ付)
特長
●生活安心システムの呼出しやセンサーリセット、
トイレ利用お知らせシステムの表示やリセットに使用します
●ランプとスイッチ一体型(独立接続)
●DC12V専用
●ボタンを押すとc接点出力します
(復旧/RESET表記入り)
●配線により押した時ランプ点灯することも可能です
●1個用スイッチBOX対応
商品仕様
品名 | 表示灯(スイッチ付) |
---|---|
品番 | HY-SU |
ランプ部電源 | DC12V |
ランプ部消費電流 | 18mA |
ランプ部配線 | 2芯線 橙色:電源DC12Vプラス 青色:電源DC12Vマイナス |
ランプ | 赤色(通電時点灯) |
スイッチ | ワンショット押スイッチ(リアルタイム出力) |
スイッチ部出力 | 3芯線 黄色:COM(無電圧1c接点) 橙色:NO 茶色:NC |
スイッチ部接点容量 | DC24V1A |
パネル | プレート:ABS樹脂 ランプカバー:アクリル |
取り付け | 1個用スイッチBOXに適合 |
使用可能周囲温度 | -10℃~+50℃ |
設置場所 | 屋内 |
質量 | 81g |
外観 | プレート:ミルキーホワイト(5Y8.3/1近似色) ランプカバー:乳白色 W28×H23×D20(mm) |
外形寸法 | W70×H120×D21.5(mm) |
