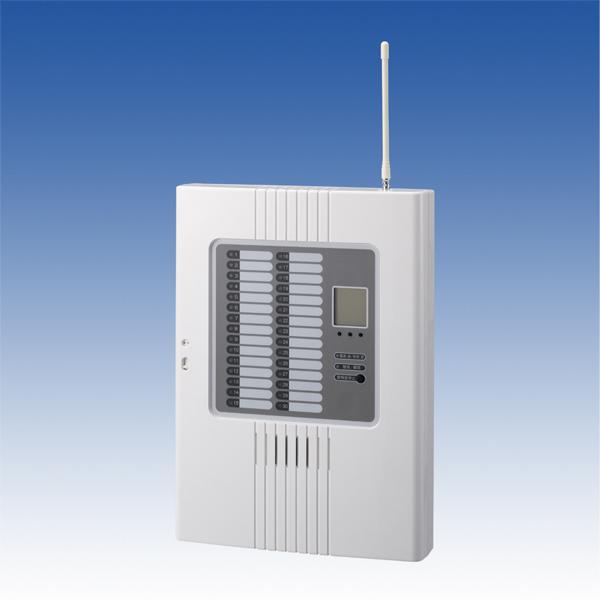

RXF-3000A 多チャンネル受信ユニット(4周波切替対応型)
商品番号: SKU:RXF-3000A
JANコード:-
製造元:
TAKEX 竹中エンジニアリング
- 11,000円(税込)以上で送料無料
共有
商品説明
おすすめポイント
ビルや施設・学校など大規模物件に対応する
4周波切替対応型受信ユニット
特長
用途に合わせて3タイプ
ビルや施設など大型物件での防犯・防災・警備システムに対応できるよう10チャンネル(RXF-1000A)・20チャンネル(RXF-2000A)・30チャンネル(RXF-3000A)の個別出力を装備した3タイプを用意しました。
システム規模に応じて機種の選択ができます。
最大60台までの送信機が登録可能
最大60台までの送信機をチャンネル数に振り分けて登録可能です。
1つのチャンネルにまとめて60台登録したり、2つのチャンネルに30台ずつ計60台登録することも可能です。
周波数切替機能
無線の周波数を4種類から選択して切り替えることができますので、他の無線システムとの混信の危険性を低減することができます。
分かりやすい液晶表示
液晶画面を搭載することにより、送信機のCH・登録No.・シリアルNo.(S/No.)・異常内容などを分かりやすく表示します。
警報音鳴動機能
警報受信時、アラーム音もしくはチャイム音を鳴動させることが可能です。(アラーム音/チャイム音は一括切替)
登録方法
送信機から電波を送信して行う発報登録、送信機のシリアルNo(.S/No.)を直接本機へ入力して行うシリアルNo(.S/No.)登録および、オプションの登録・消去用ソフトを使ってPCによる登録ができます。
警報総合出力1回路と異常出力4回路を装備
警報総合出力に加え、いたずらを知らせるタンパー異常出力や妨害波などを知らせる環境異常出力、電池切れ異常出力、定期送信異常出力の4つの異常出力を装備しています。
警報メモリー制御機能
警戒/解除に連動して警報メモリーを制御できます。
電波レベルを4段階で表示
点検モード時、送信機からの電波の受信状態を音と液晶表示(4段階)で表示します。
ノイズレベルを4段階で表示
電波環境点検モード時、妨害電波や周辺ノイズの影響が確認できますので、設置場所を選ぶのに便利です。
商品仕様
品名 | 受信ユニット |
---|---|
品番 | RXF-3000A |
電源電圧 | AC100V50/60Hz又はDC10~30V(極性あり) |
消費電力(消費電流) | 7W(500mA) |
使用周波数帯 | 426MHz帯4波(小電力セキュリティシステムの無線設備) |
空中線 | λ/4ホイップアンテナ |
受信可能距離 | 約100m(見通し距離) |
警報総合出力 | 接点方式:無電圧リレー接点 AC/DC30V・0.5A(c接点) 接点動作:送信機タイプが〔3:接点〕総合出力…送信機動作に連動(4秒以上保持動作) 送信機タイプが〔1:携帯〕〔2:パッシブ〕…受信後、ワンショット動作(約4秒) |
警報個別出力 | 接点方式: 無電圧半導体接点 接点方式:無電圧半導体接点 a接点/b接点切替式(一括) タンパー,電池切れ,定期送信,環境 計4回路 接点動作: タンパー,電池切れ,定期送信,環境,各異常毎に出力動作 タンパー,電池切れ,定期送信異常は復旧信号受信まで環境異常は妨害がなくなるまで保持動作 |
警戒/解除出力 | 接点方式:無電圧リレー接点 AC/DC30V・0.5A(c接点) |
警戒/解除入力 | 1回路(a接点/b接点切替式) |
電源/受信表示灯 | 2色LED 通電時:緑点灯(受信時のみ赤点灯) |
CH表示灯 | LED 警報受信時:点灯 異常時・メモリー時:点滅 30 |
液晶表示 | 警報、異常発生時に表示(メモリー機能有) 登録、消去、点検、登録内容確認時など操作時に表示 |
本体スピーカー | 警報音:「ピ-ピ-」/「ピンポーン」選択式 音量:可変式(無音~80dB) |
内蔵ブザー (全て音量固定式) | 操作ボタン操作時:「ピッ」 電池切れ発生時:「ピッ」20秒周期 点検モードで受信時:「プッ」 登録エラ-時:「ブ-」 登録モード切替時:「ピッ」 消去モード切替時 メモリー内容表示終了時:「ピピッ」 点検モード切替時:「ピピピッ」 電波環境点検モード切替時:「ピピピピッ」 通常モード切替時:「ピ-」 登録確認時:「ププッ」 登録内容確認モード切替時:「ピ-」 電波環境点検モード時:「ビ」 |
送信機登録可能台数 | 60台〔送信機〕 |
配線接続 | 端子式 |
使用可能周囲温度 | -10℃~+50℃ |
付帯機能 | 受信周波数切替機能、警報音切替機能、鳴動時間切替機能、電池切れ音報知機能、異常出力接点切替機能、定期送信異常出力機能、警報復旧信号切替機能、警戒/解除表示灯切替機能、警戒/解除入力切替機能、解除時警報出力機能、警報個別出力接点切替機能、モード切替機能、タンパー異常報知機能、電池切れ異常報知機能、定期送信異常報知機能、環境異常報知機能、電波環境点検機能、メモリー機能、外部通信機能 |
設置場所 | 屋内・壁掛け式 |
質量 | 約1,300g |
外観 | 樹脂(ホワイト) |
