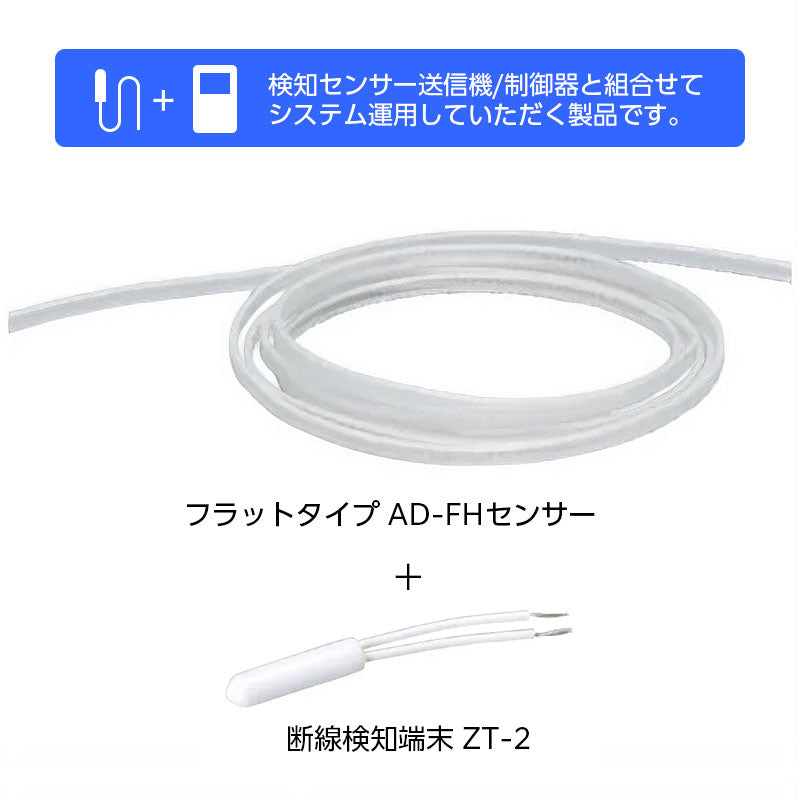

Z-AD-FH-10_フラット型リード線式センサー 10m （送信機能なし・要制御器）_TAKEX（竹中エンジニアリング）

商品番号: Z-AD-FH-10

JANコード:
  • 製造元:

    TAKEX 竹中エンジニアリング

¥11,439
¥11,439
セール 売り切れ
（税込）
配送料は購入手続き時に計算されます。
代金引換をご希望の方は、代引き手数料について必ずご確認ください。
  • 11,000円（税込）以上で送料無料
お問合せはこちら

商品説明

特長

●別売の漏水センサ送信機および制御器に接続して運用できます。

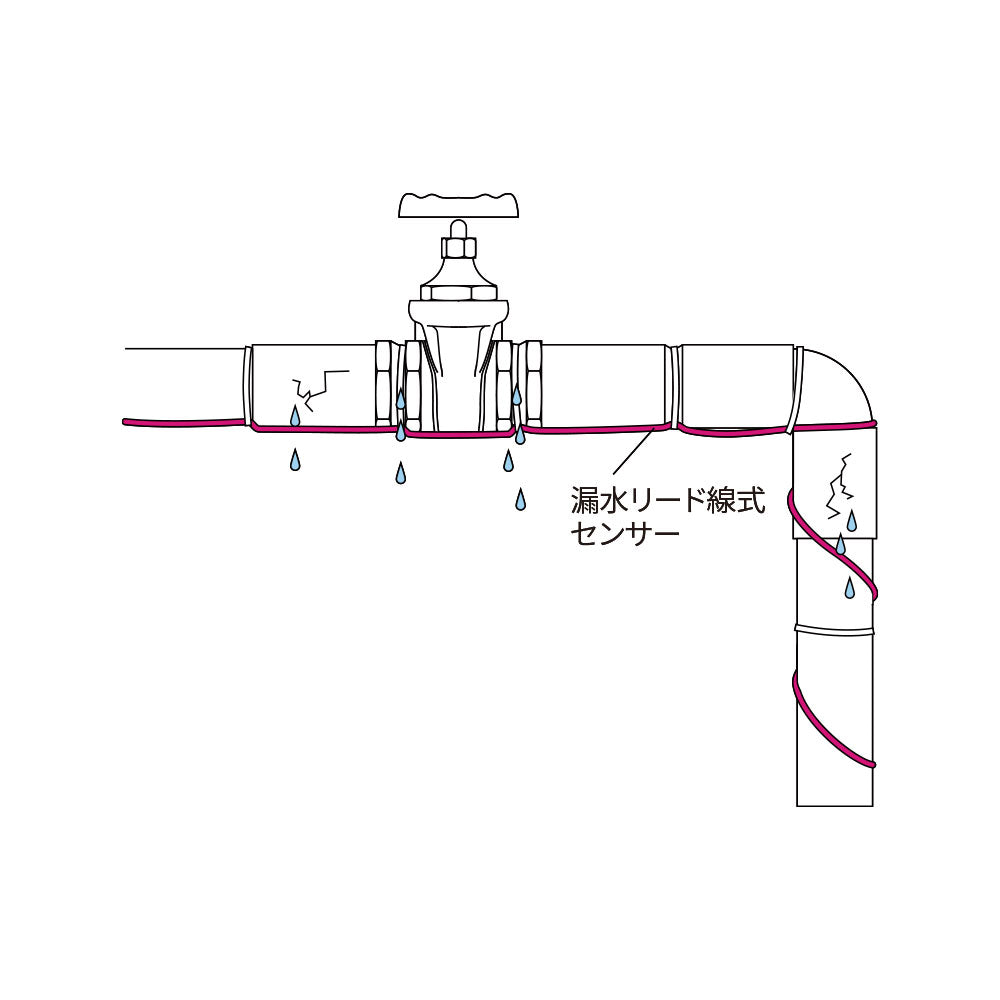

●リード線式センサー(AD-FH)は、最長(総延長)で100mまでの、監視エリアに応じて10m刻みで選択できます。
●フラット型センサーです。結露に強く、耐湿性、復帰性に優れています。

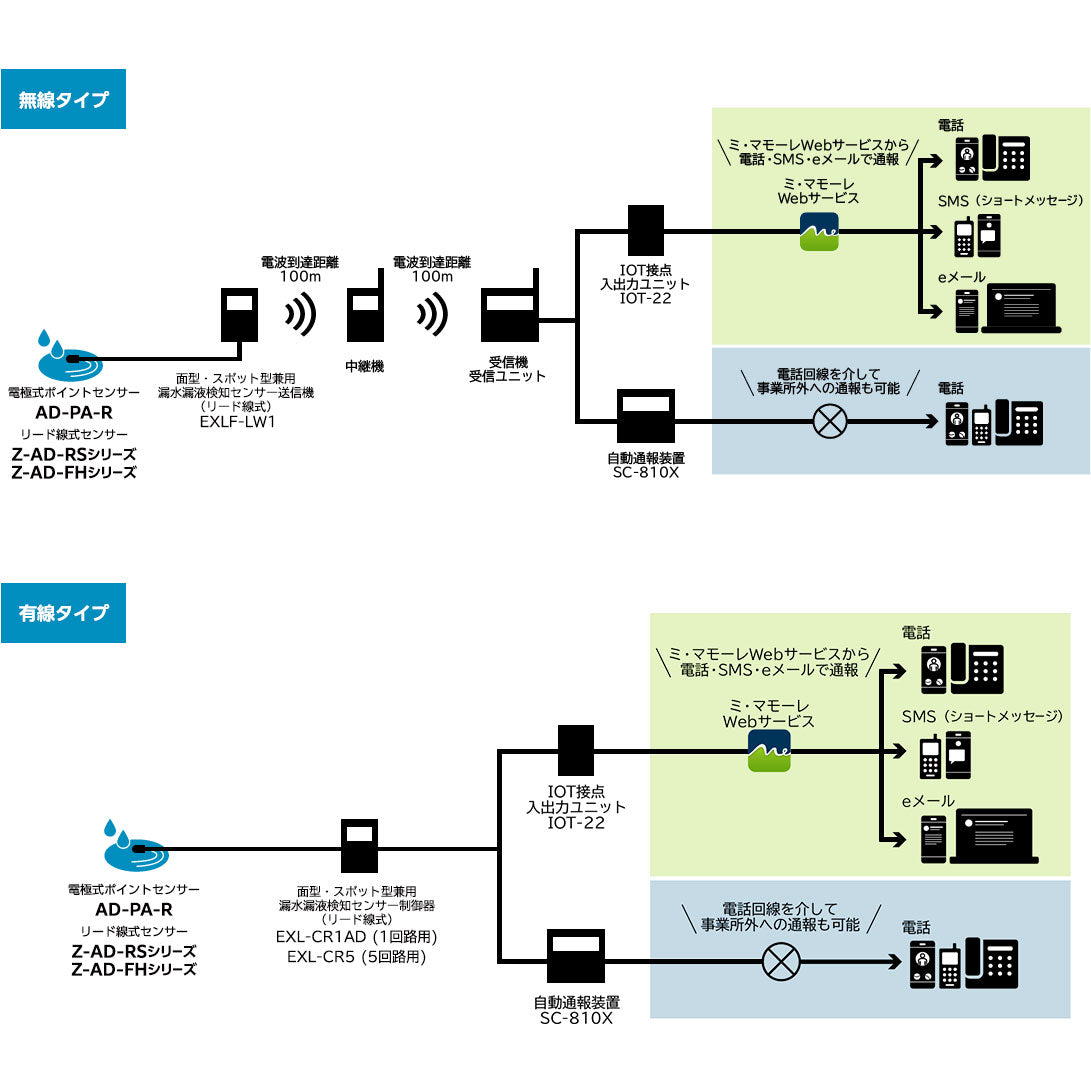

漏水検知センサー制御器



漏水検知センサー送信機

受信ユニット

通報装置

商品仕様

AD-FHセンサ

●電極構造
材料：錫メッキ軟銅撚り線
構成：素線径0.8mm×13本 （0.33mm2）
●検知特性
当社検知器によるセンサ濡れ長さ(電極の浸水)と検知水量
センサに直接市水を滴下した場合
・測定環境 温度：24℃、湿度：60%RH
・導電率 水温：24℃、200μS/cm［5.0lΩ・cm］

漏水検知レベル設定 断線検知端末（20lΩ） 漏水検知時のセンサ電極間抵抗 センサ濡れ長さ(電極の浸水) 検知水量※参考値
5kΩ 接続・無 5.0kΩ 70～120mm 12～23ml
接続・有 6.7kΩ 60～100mm 7～17ml
8kΩ（推奨） 接続・無 8.0kΩ 50～80mm 4～14ml
接続・有 13.3kΩ 30～60mm 2～5ml

（試験器：当社検知器 AD-AS-10DRM）
※センサの敷設面の状態、環境、水質によりセンサ濡れ長さ(電極の浸水)及びセンサ濡れ長さに対する検知水量の相関性は変化する。
●復帰特性
漏水検知後、水分を除去すれば瞬時に復帰（センサ電極間抵抗：100lΩ以上）
但し、漏水の中に導電性、撥水性等の汚染物質が含まれている場合はセンサの洗浄が必要。
洗浄することにより再使用が可能。
●電極間抵抗（AC）
20MΩ以上/100m （測定環境 温度：24℃、湿度：60%RH）
●耐湿特性
高湿雰囲気中でも結露が無い限り電極間抵抗は100lΩ以上/100m （測定環境 温度：60℃、湿度：95%RH）
●耐熱性：連続使用温度 60℃以下 （材料耐熱温度：80℃）
●重量：8.5±1.0g/m
